دریچه گاز برقی پژو ۲۰۶



مقدمه ای از دریچه گاز برقی پژو ۲۰۶:

در خودرو پژو ۲۰۶ های تیپ ۲ الی تیپ ۶ فرانسوی (ما قبل ۹۱) چهار نوع دریچه گاز یا Throttle body بر رویشان نصب شده است . که سه نوع از آن ها برقی و دیگری از نوع دریچه سیمی یا مکانیکی می باشد.

دریچه گاز سیمی روی ۲۰۶ های تیپ ۱ و تیپ ۲ و تیپ ۳ ما قبل از سال ۸۶ نصب شده است یعنی از ۷۹ و ۸۰ تا سال ۸۵ نصب شده است . و همچنین دریچه گازهای برقی در تیپ ۲ و تیپ ۳ از سال ۸۶ تا ۹۱ نصب شده و ۲۰۶ های فرانسوی و دریچه گاز برقی در تیپ ۴ و تیپ ۵ و تیپ ۶ از سال ۸۳ به بعد تا ۹۱ نصب شده است .



دریچه گاز برقی:

دریچه گاز برقی نوعی از دریچه گاز است

مکانیزم عملکرد در سیستم دریچه گاز برقی:

مکانیزم عملکرد در سیستم دریچه گاز برقی به این شکل است که فرمانی که از ایسیو ، ای سی یو به سمت دریچه گاز صادر میشود موجب تحریک موتور DC داخل دریچه گاز برقی شده و محور دریچه گاز با محور موتور DC یا بصورت مستقیم یا به صورت چرخ دنده ای در ارتباط هستند که با تحریک موتور DC محور دریچه گاز و پولکی ورود هوا داخل باز و بسته می‌شود.

با باز و بسته محور دریچه گاز و پولکی حجم هوای ورودی به داخل موتور به صورت غیر مستقیم توسط راننده تنظیم می‌شود و همین طور فیدبک و بازخورد باز و بسته شدن دریچه گاز نیز به وسیله مقاومتی که داخل دریچه گاز تعبیه شده است برای ایسیو ، ای سی یو ارسال میشود.

در تصویر زیر قسمت های مختلف دریچه گاز برقی را می‌توانید مشاهده کنید:



Throttle valve drive :
موتور DC محرک شیر پروانه ای دریچه
Angle sensors :
سنسورهای اندازه گیری زاویه بازشدکی دریچه گاز
Throttle valve :
شیر پروانه ای یا پولکی در مسیر ورود هوا
Gear wheel with spring return system :
چرخ دنده های اتصال موتور به پولکی و مکانیسم برگشت پولکی به نقطه اول
Housing cover with integrated electronics :
درپوش پلاستیکی و مدارات مقاومت فیدبک دریچه گاز

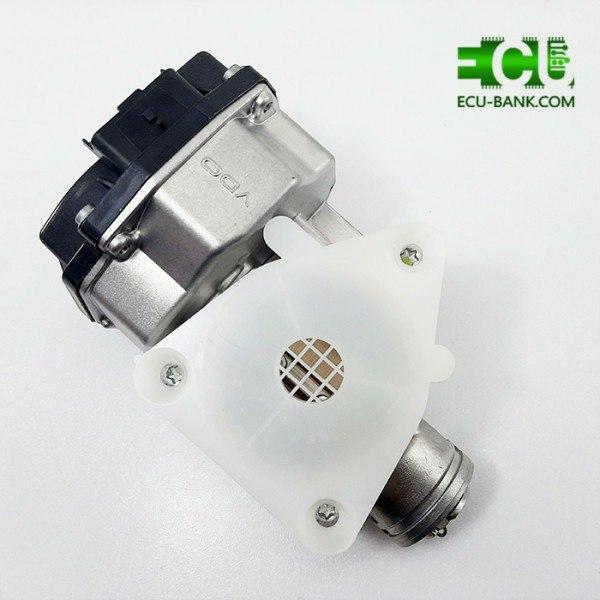

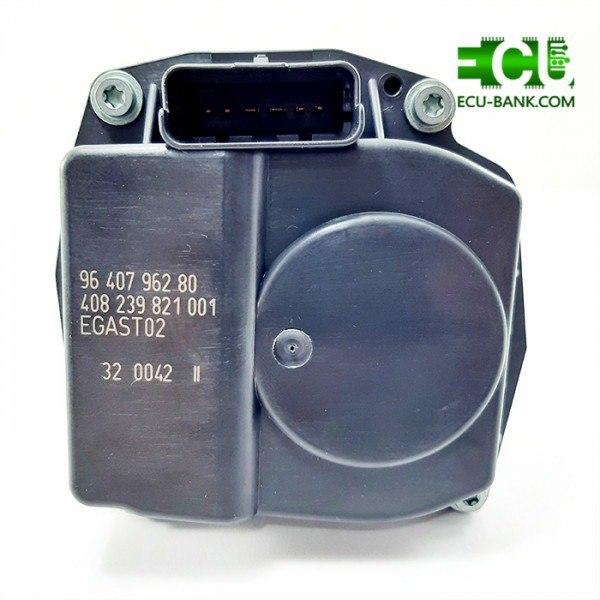

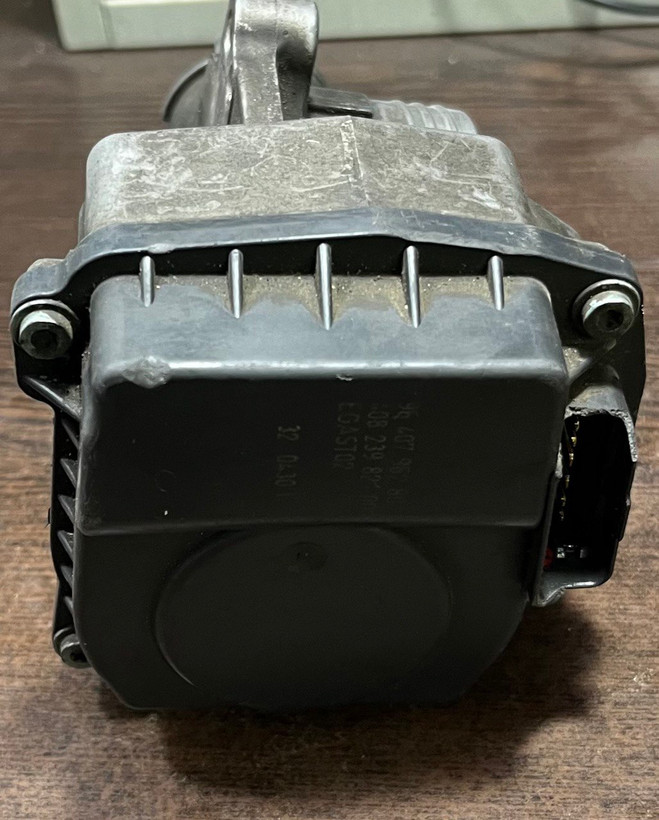

دریچه گاز تیپ ۲ موسوم به دریچه گاز J34:

در ۲۰۶ های تیپ ۲ مدل ۸۶ تا ۹۱ تک سوز صندوق دار و دریچه گاز برقی با شکل و شمایل زیر استفاده شده است . در این نوع ۲۰۶ ها پدال گاز نیز به صورت برقی می باشند.







دریچه گاز تیپ ۵ فلزی برای موتور TU5 پژو ۲۰۶:

در پژو ۲۰۶ تیپ ۵ تک سوز و همینطور دوگانه سوز که به B2 و B10 معروف هستند از دریچه گاز فلزی که با شکل و شمایل زیر نمایش داده شده استفاده شده است.







محل نصب دریچه گاز تیپ ۴ و ۵ و ۶ :

محل نصب دریچه گاز تیپ ۴ و ۵ و ۶ دقیقا بعد از لوله که از سمت فیلتر هوا وارد منی فود می‌شود می باشد و تعداد کانکتورهایش نیر ۶ پایه دارد که به سمت ایسیو(ECU) متصل می شوند.



دریچه گاز تیپ ۶ پلاستیکی موسوم به دریچه گاز ۷۴۵ :

در پژو ۲۰۶ تیپ ۶ تک سوز  از دریچه گاز برقی با شکل و شمایل زیر استفاده شده است . نوع پدال گاز در این تیپ نیز برقی و از نوع ۴ سیم می باشد.

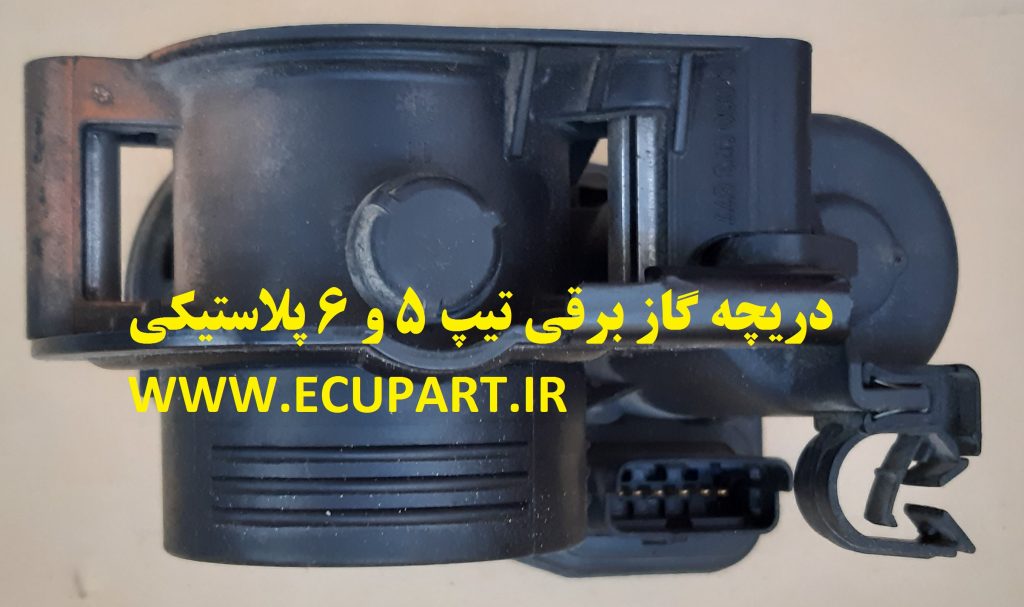

دریچه گاز پژو ۲۰۶ تیپ ۵ و ۶ پلاستیکی



دریچه گاز پژو ۲۰۶ تیپ ۵ و ۶ پلاستیکی



دریچه گاز پژو ۲۰۶ تیپ ۵ و ۶ پلاستیکی

از جمله ایرادات شایع در دریچه گاز برقی :

نیم سوز شدن و یا قطع شدگی موتور DC محرک شیر پروانه ای

خوردگی یا شکستگی یا جایجایی چرخ دنده های گیربکس دریچه گاز

خوردگی و تغییر مقاومت داخلی دریچه گاز

سولفاته زدن و عدم ارتباط موثر دسته سیم با کانکتور نری دریچه گاز

کثیفی و چرب شدگی و دوده گرفتن بیش از حد اطراف شیر پروانه ای (پولکی)

نکات فنی درباره دریچه گاز برقی ۲۰۶:

پس از نصب دریچه گاز برقی جدید یا تعویض ایسیو ، ای سی یو نیاز به تعریف دریچه گاز می باشد.

نوع دریچه گاز برقی فلزی و یا پلاستیکی در نرم افزار  و یا پیکربندی ای سی یو قابل برنامه ریزی است.

خطای دریچه گاز الزاما به معنی خراب بودن دریچه گاز نیست (ممکن است خرابی در ایسیو ، ای سی یو یا دسته  سیم باشد).

ممکن است در تست عملگر دریچه گاز موتور دی سی محرک دریچه عمل کند ولی پتانسومتر داخلی ولتاژ صحیحی ارسال نکند.

خطای برنامه ریزی دریچه گاز را با فرایند برنامه ریزی دریچه گاز برقی می توان رفع کرد.

نحوه تعریف و برنامه ریزی دریچه گاز برقی ۲۰۶:

برنامه ریزی دریچه گاز برقی بدون استفاده از دستگاه دیاگ صورت می گیرد . در خودروهایی که دریچه گاز انها برقی است ممکن است با ایراد برنامه ریزی دریچه مواجه شوند و به هر دلیلی ایسیو ، ای سی یو موقعیت دریچه گاز را شناسایی نکند و در نتیجه ماشین گاز نخورد . در این مواقع طبق روال زیر اقدام به تعریف دریچه گاز می کنیم

• اول  – کلید را تا انتها باز میکنیم
• دوم – حدود ۲۰ ثانیه منتظر می مانیم
• سوم – پدال گاز را تا انتها فشار داده و ۲۰ ثانیه نگه می داریم
• چهارم – بدون این که پا را از روی پدال بردارید سوپیچ را ببندید
• پنجم – ۲۰ ثانیه منتظر بمانید و بعد بدون فشار دادن پدال گاز استارت بزنید و ماشین را روشن کنید
